Bản vẽ kiến trúc chung cư cao tầng là tài liệu kỹ thuật phức tạp, đóng vai trò then chốt trong việc biến ý tưởng thiết kế thành công trình thực tế. Đối với các dự án chung cư cao cấp, bản vẽ không chỉ đơn thuần là những đường kẻ trên giấy mà còn là sự tổng hòa của kỹ thuật xây dựng, quy chuẩn an toàn, và mỹ thuật không gian sống. Việc hiểu rõ cấu trúc và nội dung của bản vẽ giúp chủ đầu tư, nhà thầu và cư dân tương lai nắm bắt được bố cục, tính năng và chất lượng của công trình.
Chung cư cao tầng hiện đại ngày nay đòi hỏi sự tinh tế cao về mặt quy hoạch không gian, đặc biệt là khi diện tích đất ngày càng hạn chế. Một bản vẽ chuẩn mực phải giải quyết được bài toán về mật độ xây dựng, hệ thống giao thông ngang dọc,同时 đảm bảo ánh sáng và thông gió tự nhiên cho từng căn hộ. Khi tham khảo các dự án, bạn có thể tìm thấy những thông tin chi tiết tại thelandmark81.com.vn để có cái nhìn toàn diện hơn về các công trình tầm cỡ.
Có thể bạn quan tâm: Bản Vẽ Chung Cư Cao Tầng: Quy Trình Thiết Kế Và Những Lưu Ý Quan Trọng
Tầm quan trọng của bản vẽ trong xây dựng chung cư
Bản vẽ kiến trúc là ngôn ngữ giao tiếp chung giữa kiến trúc sư, kỹ sư kết cấu, chủ đầu tư và đội ngũ thi công. Trong các dự án chung cư cao tầng, bản vẽ càng trở nên quan trọng do độ phức tạp về kỹ thuật và quy mô công trình. Một bản vẽ chi tiết giúp đảm bảo tính chính xác trong từng giai đoạn thi công, từ phần móng đến việc hoàn thiện các tầng cao nhất.
Một bản vẽ chung cư cao tầng đạt chuẩn thường bao gồm các phần chính như: Phối cảnh tổng thể, mặt bằng bố trí các tầng, mặt đứng, mặt cắt và các bản vẽ chi tiết kỹ thuật. Mỗi phần đều mang những thông tin riêng, khi kết hợp lại sẽ tạo thành một bức tranh hoàn chỉnh về công trình. Việc thiếu sót hoặc sai lệch trong bản vẽ có thể dẫn đến những hậu quả nghiêm trọng về cả tiến độ, chi phí và an toàn lao động.
<>Xem Thêm Bài Viết:<>- Khám phá Trải Nghiệm Mua Sắm Nike Vincom Xuân Khánh Toàn Diện
- Đánh giá chi tiết dịch vụ thuê chung cư C1 C2 Xuân Đỉnh: Có thực sự đáng tiền?
- Đánh giá chi tiết Chung cư Richstar Tô Hiệu: Vị trí, tiện ích và giá trị đầu tư
- Vincom Mega Mall Thảo Điền: Khám phá sự hiện diện của nhà sách
- Khám Phá Vincom Mega Mall Thảo Điền Quận 2: Trải Nghiệm Mua Sắm Đỉnh Cao
Các yếu tố cấu thành bản vẽ kiến trúc
Để đánh giá chất lượng một bản vẽ chung cư cao tầng, cần xem xét các yếu tố sau:
- Mặt bằng tổng thể (Site Plan): Đây là bản vẽ thể hiện vị trí của tòa nhà trên lô đất, bao gồm các chỉ giới đường, khoảng cách xây dựng, hệ thống giao thông nội bộ, cảnh quan xung quanh và các công trình phụ trợ như hồ bơi, nhà để xe, khu vực sinh hoạt cộng đồng. Mặt bằng tổng thể giúp định hình không gian sống tổng quan của dự án.
- Mặt bằng các tầng (Floor Plans): Đây là phần chi tiết nhất, thể hiện bố trí các căn hộ, hành lang, thang máy, cầu thang bộ, và hệ thống kỹ thuật trên mỗi sàn. Trong các dự án cao cấp, mặt bằng tầng thường được tối ưu hóa để giảm thiểu diện tích chung, tăng diện tích sử dụng riêng và đảm bảo mỗi căn hộ đều có view đẹp.
- Mặt đứng (Elevations): Thể hiện hình dáng bên ngoài của tòa nhà từ các hướng: trước, sau, trái, phải. Mặt đứng cho thấy độ cao các tầng, vật liệu hoàn thiện mặt ngoài, bố trí cửa sổ, ban công và các chi tiết trang trí ngoại thất.

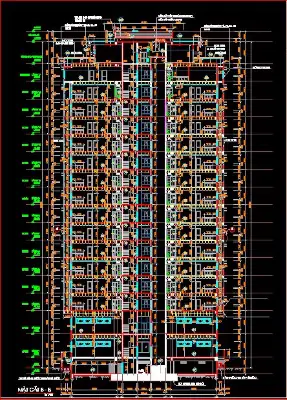

- Mặt cắt (Sections): Cắt ngang qua công trình để thể hiện cấu trúc không gian bên trong, độ cao các tầng, vị trí hệ thống kỹ thuật (điện, nước, thông gió), và mối liên kết giữa các bộ phận của tòa nhà. Mặt cắt giúp hiểu rõ chiều sâu và cấu trúc kỹ thuật ẩn sau các mặt bằng.
- Bản vẽ chi tiết (Detail Drawings): Bao gồm các bản vẽ chi tiết về cầu thang, lan can, ban công, vị trí lắp đặt thiết bị, và các mối nối kết cấu. Đây là tài liệu quan trọng cho đội ngũ thi công để đảm bảo độ chính xác tuyệt đối.
Quy chuẩn kỹ thuật trong bản vẽ chung cư cao tầng
Việc thiết kế và thi công chung cư cao tầng tại Việt Nam phải tuân thủ nghiêm ngặt các quy chuẩn xây dựng do Nhà nước ban hành. Các quy chuẩn này nhằm đảm bảo an toàn cho người sử dụng, tính bền vững của công trình và sự hài hòa về cảnh quan đô thị.
Có thể bạn quan tâm: Bản Vẽ Kiến Trúc Chung Cư: Các Tiêu Chuẩn Và Xu Hướng Thiết Kế Hiện Đại
Tiêu chuẩn an toàn phòng cháy chữa cháy
Phòng cháy chữa cháy (PCCC) là yếu tố sống còn trong các công trình cao tầng. Bản vẽ kiến trúc phải thể hiện rõ các hệ thống này:
- Lối thoát hiểm: Phải có ít nhất hai lối thoát hiểm độc lập cho mỗi mặt bằng tầng, đảm bảo khoảng cách an toàn đến lối thoát hiểm gần nhất không vượt quá quy định (thường là 30m cho nhà chung cư).
- Cầu thang bộ và thang máy: Phân bố hợp lý để phục vụ sơ tán. Thang máy thường không dùng để sơ tán khi có hỏa hoạn (trừ thang máy cứu hỏa), do đó cầu thang bộ phải được thiết kế rộng rãi, có buồng thang bộ cách ly khói.
- Hệ thống báo cháy và chữa cháy: Bản vẽ phải chỉ rõ vị trí các đầu báo cháy, bình chữa cháy, hệ thống sprinkler (nếu có), và đường ống dẫn nước cứu hỏa.
Tiêu chuẩn kết cấu và tải trọng
Kết cấu của chung cư cao tầng phải chịu được các tải trọng lớn bao gồm tải trọng chết (tự thân kết cấu), tải trọng sử dụng (đồ đạc, người), tải trọng gió, động đất (đặc biệt quan trọng ở các vùng có nguy cơ cao). Bản vẽ kết cấu (thường đi kèm bản vẽ kiến trúc) thể hiện:
- Hệ thống móng: móng cọc, móng bè tùy theo địa chất.
- Cột và dầm: Vị trí, kích thước và mác bê tông cốt thép.
- Sàn: Độ dày và cấu tạo sàn (sàn bê tông cốt thép toàn khối hoặc lắp ghép).
Quy chuẩn về chiếu sáng và thông gió
Một không gian sống chất lượng cao đòi hỏi ánh sáng tự nhiên và không khí trong lành. Các quy chuẩn hiện hành khuyến khích:
- Tỷ lệ diện tích cửa sổ: Đảm bảo mỗi phòng đều có cửa sổ thông thoáng.
- Hành lang và sảnh: Phải có hệ thống thông gió tự nhiên hoặc cưỡng bức.
- Khoảng cách xây dựng: Đảm bảo không bị che khuất ánh sáng của các công trình lân cận.
Xu hướng thiết kế bản vẽ chung cư cao tầng hiện nay
Với sự phát triển của công nghệ và nhu cầu ngày càng cao của cư dân, các bản vẽ kiến trúc chung cư cao tầng đang có những thay đổi đáng kể theo các xu hướng sau:
Có thể bạn quan tâm: Bản Vẽ Hoàn Công Chung Cư: Những Điều Cần Biết Và Quy Trình Thực Hiện
1. Không gian mở và tối ưu hóa diện tích
Các căn hộ chung cư hiện đại thường có diện tích vừa và nhỏ, do đó bản vẽ tập trung vào thiết kế không gian mở (Open Plan). Việc loại bỏ các vách ngăn không cần thiết giữa phòng khách và bếp giúp không gian trở nên rộng rãi và linh hoạt hơn. Ban công cũng được thiết kế lớn hơn, đóng vai trò như một khu vườn nhỏ trên cao, tạo sự giao hòa với thiên nhiên.
2. Thiết kế thông minh (Smart Building)
Bản vẽ ngày nay tích hợp các hệ thống quản lý tòa nhà thông minh (BMS) và căn hộ thông minh (Smart Home). Các bản vẽ kỹ thuật điện, chiếu sáng, điều hòa phải tính toán trước các đường dây, cảm biến và vị trí lắp đặt thiết bị để người dùng có thể điều khiển qua smartphone hoặc hệ thống tự động.
3. Tính bền vững và xanh (Green Building)
Xu hướng xây dựng xanh đang trở nên phổ biến. Bản vẽ kiến trúc cần thể hiện các yếu tố:
- Tiết kiệm năng lượng: Sử dụng vật liệu cách nhiệt, kính Low-E, hệ thống thu năng lượng mặt trời.
- Xử lý nước thải: Hệ thống lọc nước và tái sử dụng nước mưa cho tưới tiêu.
- Cây xanh: Thiết kế các mảng xanh trên mái, sân thượng, và balconies.
4. Tận dụng công nghệ BIM (Building Information Modeling)
Thay vì bản vẽ 2D truyền thống, nhiều dự án cao cấp hiện nay sử dụng công nghệ BIM để tạo ra mô hình 3D thông minh. BIM cho phép tích hợp tất cả thông tin từ kiến trúc, kết cấu, cơ điện vào một mô hình duy nhất. Điều này giúp phát hiện va chạm kỹ thuật sớm, quản lý tiến độ và chi phí hiệu quả hơn. Bản vẽ từ BIM cung cấp độ chính xác tuyệt đối và dễ dàng kiểm tra, giám sát.
Có thể bạn quan tâm: Bản Vẽ Cấp Thoát Nước Chung Cư: Các Quy Chuẩn Và Lưu Ý Thiết Kế Quan Trọng
Quy trình đọc và hiểu bản vẽ chung cư cao tầng
Đối với người mua nhà hoặc nhà đầu tư, việc đọc bản vẽ có thể là một thách thức. Dưới đây là các bước cơ bản để bạn có thể hiểu được thông tin từ bản vẽ:
- Xác định các chỉ số cơ bản: Tìm hiểu quy mô công trình (số tầng, số căn hộ/sàn), diện tích xây dựng, mật độ xây dựng, và hệ số sử dụng đất.
- Phân tích mặt bằng căn hộ: Xem vị trí các phòng (khách, bếp, ngủ, vệ sinh), kích thước thực tế (tính theo mét vuông), và hướng cửa, hướng ban công. Lưu ý các cột chịu lực có thể nằm trong phòng ngủ hoặc bếp, gây ảnh hưởng đến bố trí nội thất.
- Kiểm tra hệ thống giao thông: Xem vị trí thang máy, cầu thang bộ có thuận tiện không. Hành lang có đủ rộng và có lấy sáng tự nhiên không.
- So sánh với phối cảnh: Đảm bảo bố trí mặt bằng khớp với hình ảnh 3D外部 về hình khối và facade của tòa nhà.
- Tham khảo ý kiến chuyên gia: Nếu có thể, hãy nhờ một kiến trúc sư hoặc kỹ sư xây dựng tư vấn thêm về các chi tiết kỹ thuật và khả năng thi công thực tế.
Lợi ích của việc nghiên cứu kỹ bản vẽ trước khi mua chung cư
Việc nghiên cứu kỹ bản vẽ kiến trúc không chỉ giúp bạn tránh được những rủi ro pháp lý mà còn đảm bảo chất lượng cuộc sống sau này.
- Tránh tranh chấp: Bản vẽ chi tiết giúp xác định rõ ranh giới sở hữu chung và riêng, diện tích sử dụng thực tế của căn hộ. Điều này rất quan trọng để tránh các tranh chấp về sau như việc cơi nới, xây dựng sai quy hoạch.
- Tối ưu hóa không gian sống: Hiểu rõ bố cục bản vẽ giúp bạn lên kế hoạch mua sắm nội thất và bố trí công năng phù hợp ngay từ đầu, tránh lãng phí diện tích.
- Đảm bảo an toàn: Kiểm tra các lối thoát hiểm, vị trí phòng cháy chữa cháy giúp bạn yên tâm hơn khi sinh sống trong tòa nhà cao tầng, đặc biệt là các gia đình có người già và trẻ nhỏ.
- Dự trù chi phí: Bản vẽ chi tiết giúp bạn ước tính chi phí hoàn thiện nội thất chính xác hơn, từ vật liệu xây dựng đến hệ thống điện nước.
Kết luận
Bản vẽ kiến trúc chung cư cao tầng là kim chỉ nam cho mọi hoạt động từ thiết kế, thi công đến vận hành và sử dụng công trình. Nó chứa đựng những thông tin kỹ thuật quan trọng, phản ánh chất lượng và đẳng cấp của dự án. Với sự phát triển của công nghệ, các bản vẽ ngày càng trở nên chính xác và trực quan hơn, giúp người dùng dễ dàng tiếp cận và đánh giá.
Khi tìm hiểu về các dự án chung cư cao tầng, việc trang bị kiến thức về đọc bản vẽ là vô cùng cần thiết. Đừng chỉ nhìn vào những hình ảnh quảng cáo hào nhoáng, hãy tìm hiểu sâu vào chi tiết kỹ thuật để đưa ra quyết định đúng đắn nhất cho tổ ấm tương lai của mình. Để cập nhật thêm nhiều thông tin hữu ích về các công trình kiến trúc nổi tiếng và quy chuẩn xây dựng, bạn có thể truy cập thelandmark81.com.vn.
